直徑超 1.8 米的大型齒輪（多應用于礦山機械、冶金設備的傳動系統），單齒淬火熱處理的核心要求是每個齒面的硬度、淬硬層深度完全一致（偏差需≤±1HRC、±0.2mm），否則會因受力不均導致局部早期磨損或斷裂。視頻中 “吊裝 + 人工轉動” 的淬火方式，看似簡單卻隱藏著難以克服的缺陷，而臥式淬火機床通過機械精準控制，成為超大齒輪淬火的唯一可靠方案。
直徑 1.8 米的齒輪重量通常超過 幾百公斤，人工轉動時的操作誤差幾乎無法避免，直接導致淬火不均勻：
人工推動齒輪轉動時，受體力波動影響，轉速會在 0.5-2r/min 間劇烈變化（甚至中途停頓）。而單齒淬火要求每個齒的加熱時間必須嚴格一致（通常 8-15 秒 / 齒），轉速波動會導致：
- 轉速過慢的齒：加熱時間過長，表面過熱導致晶粒粗大（硬度驟降 3-5HRC，且易產生裂紋）；
- 轉速過快的齒：加熱時間不足，奧氏體化不充分（硬度僅達要求的 80%，耐磨性不足）。
某重型機械廠曾測試：人工轉動淬火的齒輪，相鄰齒面硬度差最大達 8HRC，完全不符合使用要求。
單齒淬火需感應線圈與齒面保持精準間隙（3-5mm），且正對齒面中心（偏離≤1mm）。但人工轉動時：
- 齒輪吊裝后因重力下垂，會產生 0.5-1° 的傾斜，導致不同齒面與線圈的間隙差達 2-3mm（間隙過大加熱不足，過小局部過熱）；
- 人工目視定位時，易因齒輪轉動慣性導致線圈與齒根 / 齒頂錯位，使淬硬層 “偏芯”（齒根未淬硬或齒頂過度硬化）。
這種偏差會直接導致齒面受力最集中的 “節圓處” 耐磨性不足，成為齒輪失效的薄弱點。
單齒淬火的冷卻需在加熱結束后 0.5 秒內啟動，且冷卻水流需沿齒面均勻噴淋（壓力 0.4-0.6MPa）。但人工操作時：
- 冷卻開關由人工控制，易因反應延遲導致冷卻滯后（超過 1 秒會使齒面溫度回落 50-100℃，馬氏體轉變不充分）；
- 齒輪晃動導致冷卻噴頭與齒面相對位置變化，部分區域水量不足（形成 “軟點”），部分區域水量過大（導致齒面開裂）。
針對超大齒輪的特性，臥式淬火機床通過四重機械控制，從根源上消除人工操作的變量：
- 采用伺服電機驅動齒輪轉動，轉速精度控制在 ±0.05r/min（如設定 1r/min，實際波動僅 0.95-1.05r/min），確保每個齒的加熱時間偏差≤0.2 秒；
- 齒輪通過兩端頂尖定位（同軸度誤差≤0.03mm），配合液壓夾緊裝置，轉動時徑向跳動≤0.05mm，避免傾斜或晃動。

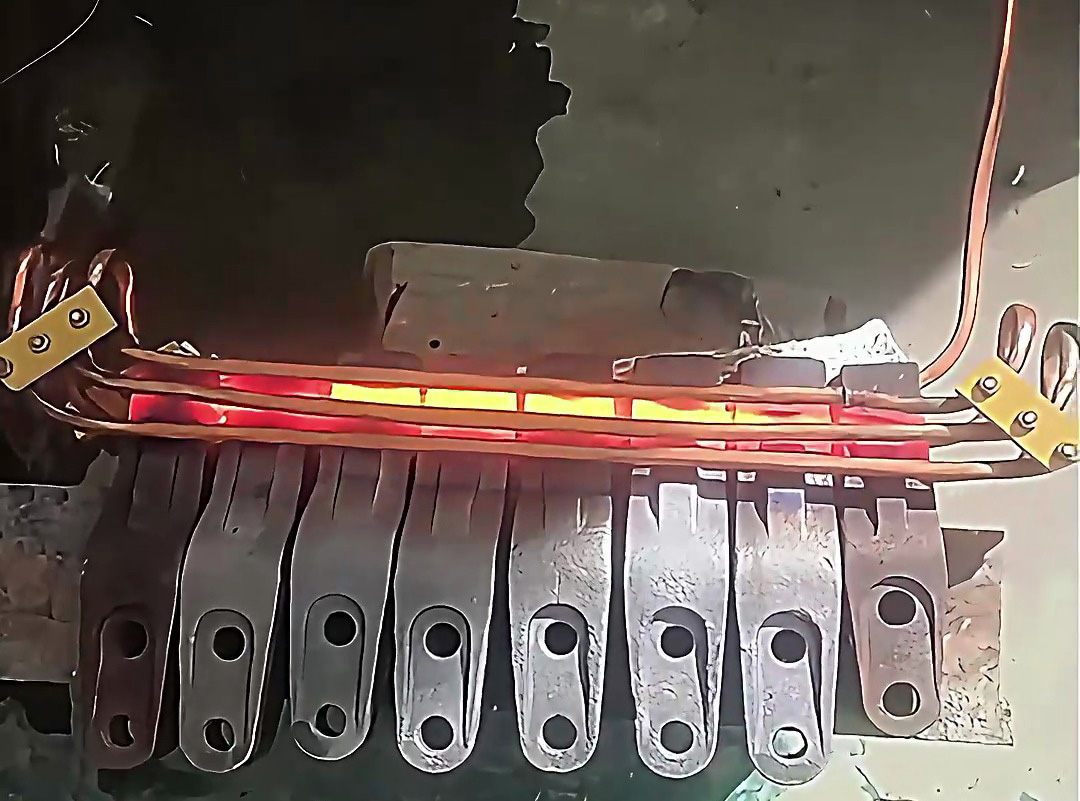

- 感應線圈采用 “仿齒形設計”，并通過數控滑臺自動調整與齒面的間隙（實時監測，偏差超過 0.5mm 時自動補償）；
- 配備激光定位系統，線圈中心與齒面中心的對位誤差≤0.3mm，確保每個齒的加熱區域完全一致（覆蓋齒面 80% 以上面積）。
- 加熱結束瞬間（由紅外測溫儀觸發），機床自動啟動環形噴淋裝置，冷卻壓力穩定在 0.5MPa（波動≤±0.02MPa），水流沿齒面弧度均勻分布；
- 每淬完 1 個齒，系統自動記錄該齒的加熱溫度、冷卻速度，若偏離預設值（如溫度超過 900℃），立即停機報警，避免批量缺陷。
臥式機床的床身長度可達 5 米以上，承重≥5 噸，完全適配直徑 1.8 米以上的齒輪；同時配備自動上料機構（替代人工吊裝），齒輪裝夾定位時間從人工的 30 分鐘縮短至 5 分鐘，且定位精度提升 10 倍。
超大齒輪的單齒承載可達數噸，若淬火不均勻：
- 硬度低的齒會先磨損，導致相鄰齒受力驟增（負荷集中），形成 “惡性循環”，整齒壽命可能縮短至設計值的 1/3；
- 淬硬層深度不一的齒，在沖擊載荷下（如礦山設備啟動 / 制動），易從淺硬化層區域產生疲勞裂紋，引發斷齒事故（修復成本超 10 萬元）。
某冶金設備廠的數據顯示：臥式機床淬火的超大齒輪，使用壽命達 8000 小時以上；而人工淬火的同規格齒輪，平均壽命僅 2000 小時，且斷齒故障率高達 15%。
對于直徑超 1.8 米的大型齒輪，單齒淬火的 “均勻性” 不是 “99% 概率不均勻”，而是 “必然存在顯著偏差”—— 人工操作的體力、精度極限根本無法滿足工藝要求。臥式淬火機床通過機械自動化與參數閉環控制，成為超大齒輪淬火的 “剛需設備”，其價值不僅在于保證質量，更在于避免因淬火缺陷導致的設備停機與安全風險。
|
