在電機軸的加工流程中，高頻淬火是保障其使用壽命的關鍵熱處理環(huán)節(jié) —— 電機軸長期承受扭矩、摩擦和沖擊，需表面具備高硬度以抗磨損，心部保留韌性以防斷裂。而選擇 45 號鋼作為電機軸材料，搭配高頻淬火工藝，恰好能通過 “快速升溫 + 即時水冷” 的組合，讓軸體表面形成硬化馬氏體組織，完美平衡 “耐磨” 與 “抗沖擊” 的雙重需求。
電機軸對材料的要求很明確：既要能通過熱處理實現(xiàn)表面硬化，又要保證心部有足夠韌性，同時兼顧成本與加工性。45 號鋼（優(yōu)質碳素結構鋼）正好契合這些需求：
高頻淬火的關鍵是利用 “高頻電磁感應” 實現(xiàn) “局部快速升溫”，再通過 “即時水冷” 讓表面組織發(fā)生相變，具體過程針對 45 號鋼電機軸可拆解為 3 步：
快速升溫：只熱表面，不損心部

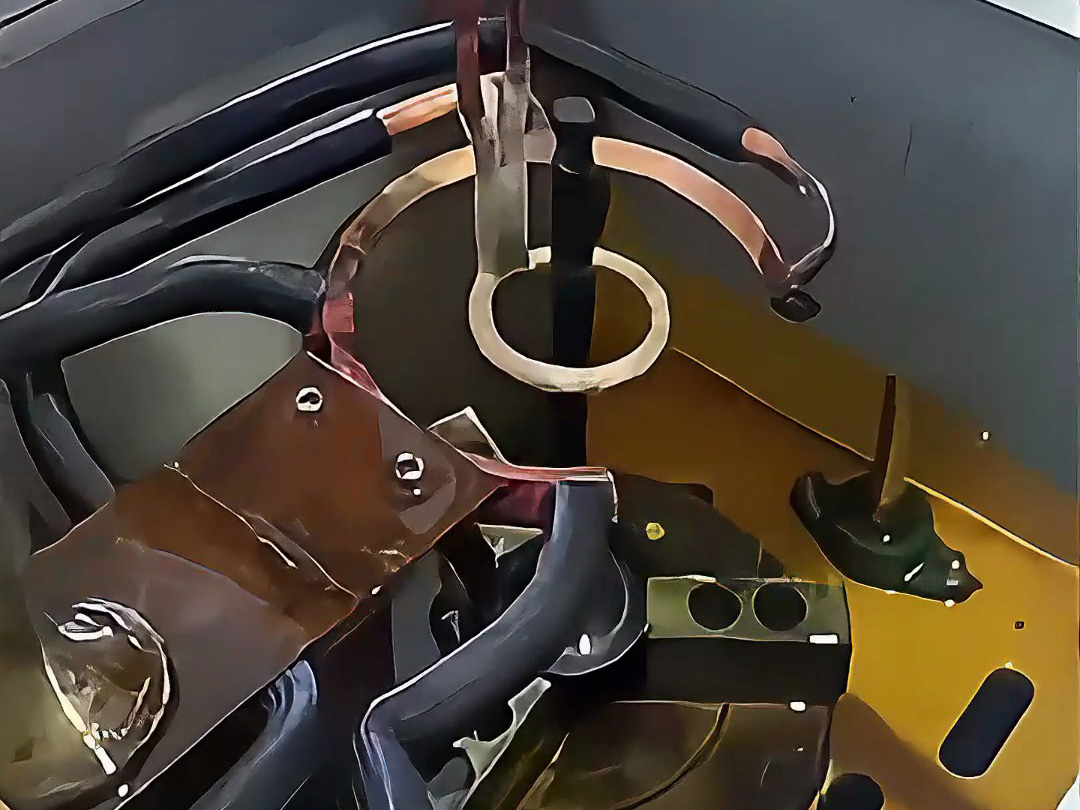

高頻加熱設備通過環(huán)形感應線圈套在電機軸待淬火區(qū)域（如軸頸、配合面），高頻電流產(chǎn)生的交變磁場會穿透軸體表層，在 45 號鋼內部激發(fā)渦流 —— 渦流的 “集膚效應” 會讓熱量集中在軸體表面（通常加熱深度 1-3mm，正好是電機軸需要硬化的表層），心部因熱量來不及傳導，溫度基本保持常溫。
這種加熱方式速度極快：以直徑 50mm 的 45 號鋼電機軸為例，僅需 10-15 秒就能將表面加熱至淬火溫度（830-860℃，45 號鋼的奧氏體化溫度區(qū)間），避免了傳統(tǒng)整體加熱導致的心部過熱、韌性下降問題。
即時水冷：強制相變，形成馬氏體
當 45 號鋼表面溫度達到淬火溫度后，立即啟動水冷系統(tǒng)（通常是環(huán)形噴水套），對加熱區(qū)域進行快速冷卻（冷卻速度需大于 45 號鋼的 “臨界冷卻速度”，約 50℃/s）。
快速冷卻會阻止表面奧氏體組織向珠光體、索氏體等軟質組織轉變，強制其在低溫下形成馬氏體組織 —— 馬氏體是一種硬脆組織，能讓電機軸表面硬度從淬火前的 HB220 左右，飆升至 HRC50-55，耐磨性提升 3-5 倍，足以應對電機運轉時軸頸與軸承的長期摩擦。
心部保留韌性：平衡 “硬” 與 “韌”
由于高頻加熱僅作用于表層，電機軸心部始終處于低溫狀態(tài)，仍保持淬火前的 “鐵素體 + 珠光體” 組織，硬度較低（HB200-220）但韌性好，能吸收運轉時的沖擊載荷（如電機啟動、停機時的扭矩波動），避免軸體因整體過硬而斷裂。這種 “外硬內韌” 的性能，正是電機軸長期穩(wěn)定工作的核心保障。
在電機的實際使用中，電機軸的失效多源于表面磨損（如軸頸磨損導致軸承配合松動）或疲勞斷裂。而 45 號鋼經(jīng)高頻淬火后：
- 抗磨損能力提升：硬化后的表面馬氏體組織能抵抗軸承內圈的長期擠壓與摩擦，減少軸頸的磨損量，通常可使電機軸的使用壽命延長 2-3 倍。
- 抗疲勞性能優(yōu)化：表面硬化層能抑制疲勞裂紋的產(chǎn)生與擴展（疲勞裂紋多從表面應力集中處萌發(fā)），讓電機軸在長期交變扭矩作用下，不易出現(xiàn)疲勞斷裂。
- 適配批量生產(chǎn)：高頻淬火速度快、自動化程度高（可搭配數(shù)控設備實現(xiàn)連續(xù)淬火），對批量生產(chǎn)的電機軸而言，能大幅提升熱處理效率，且每根軸的硬化層深度、硬度一致性高，避免了人工操作導致的質量波動。
總之，在電機軸加工中，45 號鋼與高頻淬火的組合是 “材料特性” 與 “工藝優(yōu)勢” 的完美匹配 —— 通過高頻加熱的 “快速、局部” 特性，結合水冷的 “強制相變”，既能讓軸體表面獲得足夠硬度與耐磨性，又能保留心部韌性，為電機的長期穩(wěn)定運轉提供堅實保障，是電機制造領域成熟且高效的熱處理方案。
|
