鏈輪齒輪為何要做高頻淬火？心韌面硬，壽命翻倍的關(guān)鍵工藝

在機械傳動系統(tǒng)中，鏈輪和齒輪是核心受力部件 —— 它們長期承受齒面摩擦、齒間沖擊和交變載荷，若齒面硬度不足，很容易出現(xiàn)磨損、點蝕甚至斷齒，導(dǎo)致傳動失效。而高頻感應(yīng)淬火，正是針對這一痛點的 “精準(zhǔn)強化方案”：既能讓鏈輪齒輪的齒面獲得 HRC55-62 的高硬度，大幅提升耐磨性和接觸疲勞強度，又能保留心部的韌性，避免整體脆化，最終讓使用壽命延長 2-3 倍，成為鏈輪齒輪制造中不可或缺的關(guān)鍵工藝。

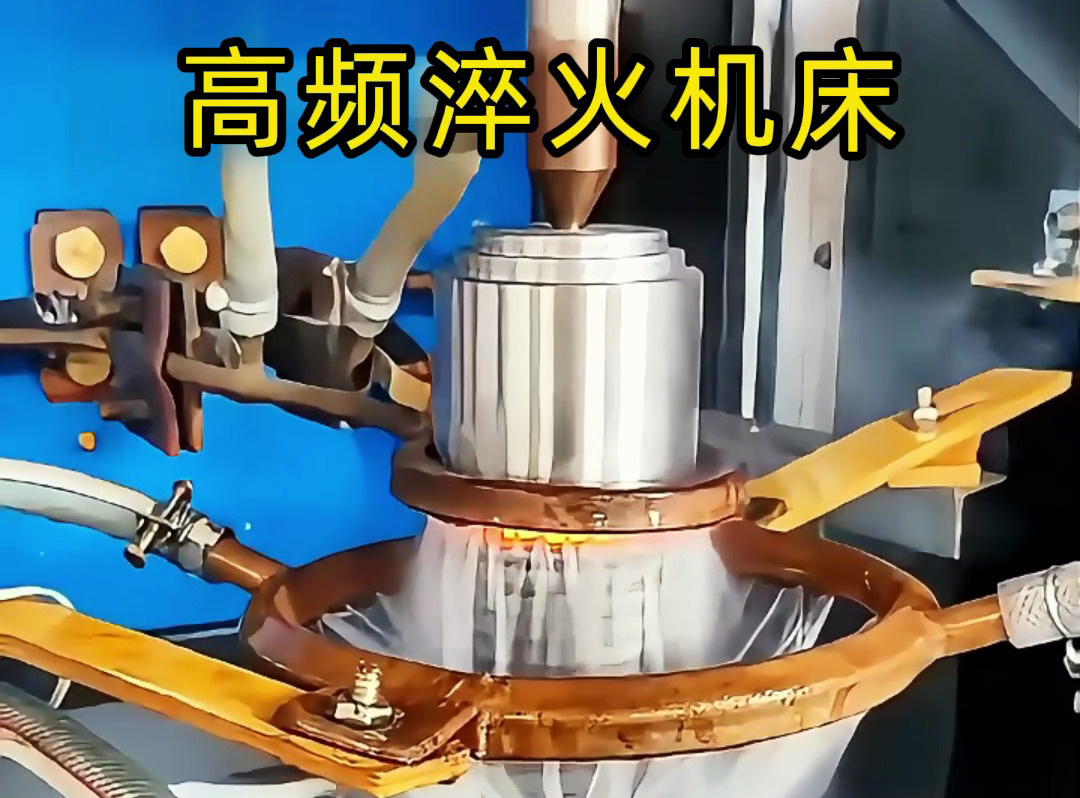

實際應(yīng)用中，不同結(jié)構(gòu)、不同工況的鏈輪齒輪，還需配合高頻淬火機床選擇適配的加熱方式，才能最大化強化效果。比如針對小模數(shù)齒輪（模數(shù)≤3），如精密儀器中的微型齒輪，通常采用 “整體齒圈加熱”—— 用環(huán)形感應(yīng)線圈套在齒輪外圓，讓所有齒面同時受熱，確保每顆齒的硬度均勻，避免因加熱不均導(dǎo)致的傳動精度偏差；而針對大模數(shù)齒輪（模數(shù)＞3），如礦山機械中的重載齒輪，會采用 “單齒加熱” 或 “雙齒加熱”—— 用定制的 U 型感應(yīng)線圈逐個或成對加熱齒面，重點強化齒頂和齒根（這兩個部位受力最集中，易磨損），確保關(guān)鍵部位的硬度達標(biāo)。

除了提升耐磨性和壽命，高頻淬火還能適配鏈輪齒輪的 “精度要求”。對精度等級高（如 6 級以上齒輪），高頻淬火時會采用 “低溫加熱 + 快速冷卻” 的工藝 —— 將加熱溫度控制在 850-900℃（略高于奧氏體化溫度），避免溫度過高導(dǎo)致齒形變形；冷卻時用高壓水霧精準(zhǔn)噴淋齒面，減少熱應(yīng)力，淬火后齒形誤差可控制在 0.01mm 以內(nèi)，無需后續(xù)磨齒就能滿足傳動精度需求，大幅節(jié)省加工成本。
